Cuadro de maniobras VVVF para ascensores

Descripción técnica
Fuente de alimentación: AC380V~460V, 50/60Hz, 3 fases
Índice de potencia: 5.5kW~22kW
Velocidad nominal: 1.75m/s
Controlador principal: AS360
Estándar de seguridad: GB7588/EN-81
Método de llegada: Llegada directa
Precisión de llegada: ≤±3mm
Temperatura ambiente: -10°C~ 45°C
Color: Gris oscuro o personalizado
Control estándar (mm): 1100×650×330
Dimensiones: 440×255×105~440×255×243

Interfaz
Interfaz de potencia: 16mm2 de terminal de presión
Motor adaptado: Motor asincrónico AC / Motor sincrónico PM
Codificador: Colector abierto, push-pull, diferencial
Interfaz del codificador: Enchufe DB15 estándar para motor sincrónico, terminal para motor asincrónico.
Freno: DC110V/DC220V/AC220V; Corriente nominal ≤6A; Interfaz: 2.5mm2 de terminal de presión
Motor de puertas: Operador AC220V VVVF
Interruptores en la sala de máquinas: Regulador, protección contra el exceso de velocidad ascendente (para motor asincrónico), volante, parada de emergencia con motor lateral e interruptor de potencia de emergencia motor
Interruptores en el eje: Interruptor de límite de terminal, interruptor de búfer, interruptor de freno de cuerda, interruptor de parada de emergencia de foso y interruptor de desaceleración (excepto interruptor de límite)

Interruptores en el techo de la cabina: Interruptor parada de emergencia de la cabina, interruptor parada de emergencia del techo de la cabina, engranaje de seguridad, sensor de llegada, sobrecarga, carga ligera, interruptor de carga completa (base de la cabina sin tipo de fuente de alimentación), interruptor de cortina ligera, interruptor de borde de seguridad e interruptor de gong de llegada (tipo electrónico)

Luz de alimentación: AC220V para techo y fosa de la cabina
Sistema de intercomunicación: 5 grupos (tipo de 4 líneas)
Enchufe: tipo terminal
Cable de desplazamiento: Cable plano de 53 núcleos --TVVB53/52×0.75+1×2.0, 12 núcleos--TVVB12/12×0.75
Cable de pantalla: Cable redondo de 12 núcleos --RVV12/11×0.75+1×2.0
Cable de llamada: Cable de 2 núcleos--RVV2/2×0.75 (en cada planta)
Cable de bloqueo de puerta: Cable redondo de 3 núcleos --RVV3/2×0.75+1×2.0
Cable del interruptor del eje: Cable redondo de 19 núcleos --RVV19/18×0.75+1×2.0



Productos relacionados
Otros productos

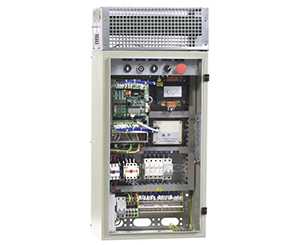

    1. Cuadro de maniobras integrado para ascensor doméstico
