El variador de frecuencia de media tensión o bajo voltaje de la serie ME800 es un inversor de fuente de voltaje de media tensión diseñado y fabricado por STEP Electric Corporation, que integra la tecnología electrónica de potencia avanzada del mundo y la tecnología de control de vectores. Los armónicos de corriente del lado de la red se pueden suprimir a través del transformador rectificador de cambio de fase, realizando la superposición de voltaje mediante la cascada de unidades de potencia de puente H de varios niveles, además de lograr una salida de onda sinusoidal de alto voltaje para impulsar directamente el motor de alto voltaje sin ningún filtro. El índice armónico cumple con los requerimientos de IEC STD 519-1992 (Comisión Electrotécnica Internacional) y GB / T 12668.4-2006 (Norma Nacional) para armónico de rejilla.

STEP, fabricante especializado en variador de frecuencia de media tensión o bajo voltaje, tiene más de 25 años de experiencia en el suministro de variadores de frecuencia de alta calidad para diferentes aplicaciones. Los accionamientos de media tensión de la serie STEP ME800 son especialmente adecuados para las industrias de energía, química, petróleo, gas, caucho y cemento.

El variador de frecuencia de STEP se destaca por su alta eficiencia, ahorro de energía, respuesta rápida y alta confiabilidad que puede ayudar a los clientes a agregar su valor en la automatización de la variedad de industrias.

Características
1. Alta flexibilidad de expansión de terminales, sin necesidad de PLC
Los terminales de entrada y salida digitales / analógicos se pueden configurar de manera flexible de acuerdo con los requisitos del usuario. Los usuarios solo necesitan realizar la configuración de parámetros correspondiente, sin la necesidad de un controlador lógico programable (PLC).
2. Búsqueda rápida
La búsqueda de velocidad permite que el convertidor de frecuencia baje desde la frecuencia más alta para encontrar la velocidad del motor coincidente y usar este valor como punto de partida para el control del motor.
3. Apagado y resistencia
El variador de frecuencia de media tensión continuará funcionando durante 2 segundos cuando se produzca un corte de energía instantáneo y reanudará el funcionamiento normal si la energía se restablece en 2 segundos.
4. Inicio / arranque suave
Esta es una función que utiliza un variador de frecuencia para arrancar varios motores en una serie, con un bloqueo preciso de fase y frecuencia. La corriente de arranque máxima es tanto como el doble de la corriente nominal del motor, el tiempo de conmutación es inferior a 1 segundo.
5. Interfaz del operador
Se pueden almacenar hasta 10000 fallos en el menú de historial de fallos. Puede grabar automáticamente cada 20 horas o cuando se borra el registro de fallas. Admite la grabación de datos y fallas y la lectura del disco U.

Especificaciones PDF

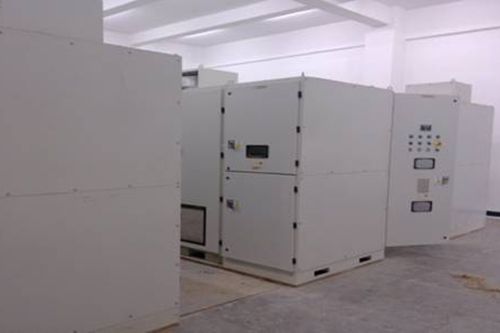

Industria de la energía eléctrica

Configuración: variador de frecuencia de media tensión serie AS800 (13 unidades)

Configuración: variador de frecuencia de media tensión serie AS800 (6 unidades)

Industria química

Configuración: variador de frecuencia de media tensión serie AS800 (14 unidades)
Cargas: ventilador de tiro inducido 560kW (9 unidades), ventilador de aire primario 900kW (3 unidades), ventilador de molino de carbón 1600kW (2 unidades)
Fecha de puesta en marcha: 2012.09.27

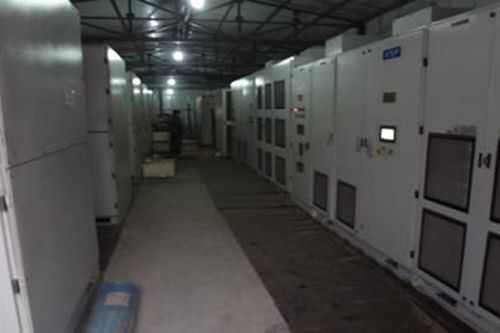

Industria minera del carbón

Cargas: ventilador contrarrotatorio 400kW
Fecha de puesta en marcha: 2011.11.15

Cargas: cinta transportadora 1250kW
Fecha de puesta en marcha: 2020.02.01

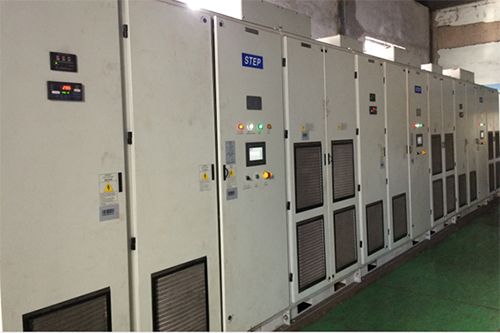

Industria del acero

Cargas: laminador de acero 6.6kV 1600kW
Tiempo de puesta en marcha: 2019.01

Configuración: variador de frecuencia de media tensión de la serie AS800 (más de 20 unidades)
Cargas: ventilador colector de polvo
Periodo de puesta en marcha: 2014-2019

Cargas: ventilador
Tiempo de puesta en marcha: 2018.12
Potencia máx.: 10kV 4000kW

Industria del azúcar

Cargas: maquinaria de molino azucarero
Potencia: 800kW/1800kW
Tiempo de puesta en marcha: 2018.12
Control: control vectorial de bucle cerrado

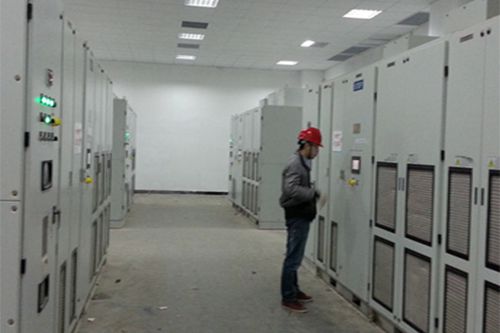

Industria de tratamiento de agua

Cargas: bomba de agua
Tiempo de puesta en marcha: 2015.4

Configuración: variador de frecuencia de media tensión de la serie AS800 (más de 20 unidades)
Cargas: bomba de agua 450kW/2240kW
Periodo de puesta en marcha: 2013-2016

Industria del cemento

Cargas: ventilador
Potencia: 560kW-3300kW/6.6kV
Tiempo de puesta en marcha: 2018.7

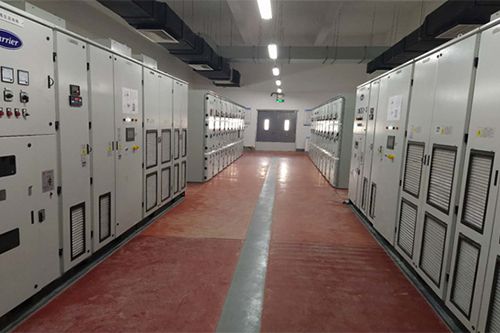

Industria HVAC

Potencia: 710kW
Tiempo de puesta en marcha: 2020.4

Cargas: aire acondicionado
Potencia: 1250kW
Tiempo de puesta en marcha: 2014.6

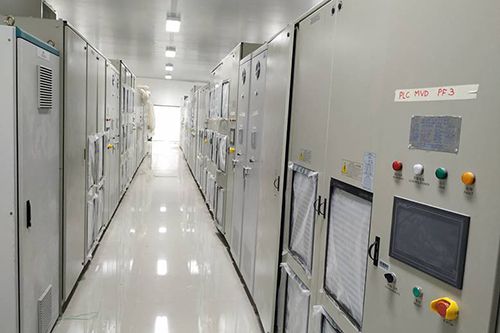

Otras aplicaciones

Cargas: instalación de prueba de bomba 4000kW
Fecha de puesta en marcha: 2013.2.25
Cargas: instalación de prueba de bomba 12000kW
Fecha de puesta en marcha: 2014.6.20
