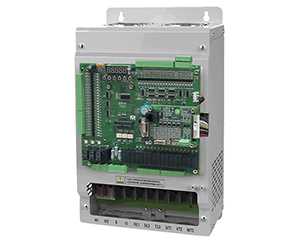

РусскийCuadro de maniobras integrado para ascensores
Características
1. Económico
a. Nuestro cuadro de maniobras integrado para ascensores es económico y ahorra en espacio ya que reduce el contactor, los relés y los cables usados entre el controlador y la unidad.
b. El cuadro de maniobras es compatible con los tablones de anuncios de los clientes.
c. Se emplea UPS para lograr la función ARD y elevar la unidad en dirección de carga ligera con control automático.
2. Funcionamiento práctico
a. No se necesita ninguna conexión pro cable entre el panel principal y el sistema VVVF.
b. Este cuadro de maniobras no necesita motor de auto ajuste de manera que los usuarios pueden configurar la parada en cada piso mediante 3 botones principales.
c. Los usuarios pueden controlar la puerta frontal y la puerta trasera tan solo configurando unos cuantos parámetros.
3. Fiabilidad alta
a. Esta cabina integrada está diseñada con un sistema de refrigeración doble y un rango de tensión de entrada amplio. Además, también incluye dispositivos de protección y detección de corriente de alta precisión así como un dispositivo de protección de fuente conmutada. Este tablero de control para ascensores es resistente al polvo y a la humedad.
b. El cable principal se emplea para conectar el panel principal con la unidad para reducir el margen de errores.
c. Nuestra empresa cuenta con un laboratorio aprobado por la CNAS y la UL para asegurar la calidad de nuestro producto.
d. Los componentes que empleamos para nuestra cabina de control son de proveedores fiables.
| Modelo del variadorAS360- | Capacidad nominal (kVA) | Corriente de salida nominal (A) | Potencia del motor (kW) |
| 4T02P2 | 4.7 | 6.2 | 2.2 |
| 4T03P7 | 6.9 | 9 | 3.7 |
| 4T05P5 | 8.5 | 13 | 5.5 |
| 4T07P5 | 14 | 18 | 7.5 |
| 4T0011 | 18 | 27 | 11 |
| 4T0015 | 24 | 34 | 15 |
| 4T18P5 | 29 | 41 | 18.5 |
| 4T0022 | 34 | 48 | 22 |
| 4T0030 | 50 | 65 | 30 |
- Tarjeta controladora serial estándar 32-bit
La tarjeta controladora principal incorpora un procesador ARM industrial de 32-bit, y adicionalmente un dual-CPU para garantizar mayor seguridad del sistema. Alta capacidad de resistencia a interferencias y antiestática y ha superado la prueba de descarga de contacto hasta de 8000V. La tarjeta controladora serial estándar 32-Bit es manufacturada acorde con las normas de seguridad EN81 y GB7588, y son ideales para control de ascensores in edificios comerciales y edificios residenciales de hasta 64 niveles.
- Placa de control de 32-bit para ascensores
1. La placa de control para elevadores emplea el método de comunicación de serie Bus CAN 2. Este panel de control cuenta con un modo de de velocidad análoga preestablecida y un modo de velocidad múltiple preestablecida. 3. La placa de control para elevadores es compatible con el codificador diferencial, codificador de colector abierto y codificador push-pull. 4. Nuestro producto integra control doble y la función de control en grupo, la función de compensación de peso de carga, la función de gestión de tarjetas IC para elevadores, la función de seguimiento de distrito y la función de seguimiento remoto. 5. Nuestra placa de control 32 bits integra una cabina de tres puertas que se opera mediante un operador manual estándar STEP. 6. La pantalla LCD muestra el estado, los parámetros del sistema y la velocidad curva a tiempo real del ascensor.
