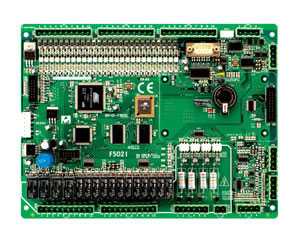

Tarjeta controladora serial estándar 32-bit

La tarjeta controladora principal incorpora un procesador ARM industrial de 32-bit, y adicionalmente un dual-CPU para garantizar mayor seguridad del sistema. Alta capacidad de resistencia a interferencias y antiestática y ha superado la prueba de descarga de contacto hasta de 8000V. La tarjeta controladora serial estándar 32-Bit es manufacturada acorde con las normas de seguridad EN81 y GB7588, y son ideales para control de ascensores in edificios comerciales y edificios residenciales de hasta 64 niveles. Este dispositivo ayuda a garantizar el funcionamiento eficiente, estable, preciso y confortable del ascensor. La velocidad máxima del ascensor es de hasta 4m/s.

La tarjeta controladora serial soporta comunicación por Bus CAN y por lo tanto soporta sistema de compensación de peso con interfaz Bus CAN. El controlador de ascensor de mano STEP puede ser conectado también a la tarjeta controladora principal. La tarjeta controladora principal también soporta funciones tales como monitoreo remoto, pruebas de funcionamiento de cabina de ascensor, y control para motor de tracción sincrónico y asíncrono. Y es compatible con codificadores con salida diferencial, colector abierto, o pull-push. Puede mantener un registro máximo de 20 líneas para fallos de ascensor.

Con tarjeta IC con función de gestión inteligente, la tarjeta controladora principal puede ser integrada dentro de un Sistema de gestión para edificios para aplicaciones de monitoreo de seguridad. También soporta función de monitoreo remoto. Con transceptor CAN aislado, la tarjeta controladora principal brinda baja sensibilidad por interferencias electromagnéticas mientras es aplicado como sistema de monitoreo de seguridad para edificios.

Características de la tarjeta controladora serial estándar 32-bit
1. Posee el controlador ARM industrial de alto rendimiento 32-bit.
2. Tiene un rango de voltaje de 20V DC a 28V DC.
3. Ofrece la función de inspección de la cadena de seguridad y bloqueo de la puerta.
4. Realiza el monitoreo local mediante la red aislada de área de campo con un alto rendimiento anti-interferencia.
5. Cuenta con una poderosa capacidad de anti-interferencia electromagnética (EFT- 4000V).
6. Brinda una óptima capacidad de anti-interferencia electrostática (ESD 8000V).
7. Cumple con las normas EN81 y GB7588 y posee los certificados CE y CSA.

Funciones
1. La tarjeta controladora de 32-bit es adecuada para ascensores comerciales, ascensores residenciales, ascensores de hospitales y ascensores escénicos.
2. La velocidad del ascensor varía de 0.63-4m/s.
3. Es aplicable para edificios de hasta 64 pisos.
4. Este producto es adecuado para máquinas de tracción sin engranajes síncronos y asíncronos.
5. Usa el modo de comunicación serial de Bus CAN.
6. Cuenta con un control análogo de velocidad para diferentes velocidades dadas.
7. Se adapta a diferentes colectores abiertos y codificadores de contrafase.
8. Dispone de la función doble y de grupo.
9. Tiene la función de compensación de pesaje de carga.
10. Viene con la tarjeta IC (inteligente) para la gestión de las funciones del ascensor.
11. Efectúa el monitoreo zonal y el monitoreo a distancia.
12. Es aplicable al controlador STEP de ascensor estándar.
13. La tarjeta controladora estándar de 32-bit ofrece la función de registros de fallos.
14. Corresponde a las normas EN81 y GB7588 y posee las certificaciones CE y CSA.

Funciones estándares ofrecidas por la tarjeta controladora serial estándar 32-Bit
Numero serial Funciones estándares
1 Control colectivo total
2 Modo de inspección
3 Operaciones de rescate a baja velocidad
4 Modo de prueba
5 Temporizador de control
6 Control automático de tiempo de apertura de puerta
7 Apertura de puerta en nivel actual
8 Cierre de puerta anticipado por accionamiento de botón de cierre
9 Apertura de puerta por accionamiento de botón de apertura
10 Reapertura de puerta
11 Detención en destino diferente
12 Cancelación de selección manual
13 Cancelación de selección automática (Cuando el ascensor tiene movimiento en dirección opuesta)
14 Desplazamiento sin escalas
15 Paso directo en carga completa (ignora solicitud de cabina en condiciones de carga completa)
16 Luz de cabina y ventilador se apagan automáticamente (Cuando el ascensor se encuentra en modo de espera)
17 Retorno automático a la planta baja
18 Interfaz de operación LCD
19 Control de velocidad analógico
20 Control de velocidad digital
21 Registro de fallos
22 Auto aprendizaje de los parámetros de carrera
23 Ajuste de plantas de servicio
24 Ajuste de parámetros de visualización
25 Desplazamiento operado
26 Desplazamiento independiente
27 Pantalla de planta en matriz de punto
28 Visualización de dirección de desplazamiento
29 Corrección automática para señales de posición de cabina
30 Bloqueo de ascensor
31 Protección de apertura de puerta (Cuando el ascensor no se encuentra en la posición de apertura)
32 Protección de cortina de luz (para garantizar la seguridad de los pasajeros así como la de sus pertenencias durante el proceso de cierre de puertas)
33 Protección de sobrecarga
34 Anti-ruidos
35 Protección de desplazamiento en dirección opuesta
36 Protección de deslizamiento de cuerda
37 Protección deslizamiento de cabina (Carro)
38 Protección sobrepaso de cabina
39 Protección de seguridad de contacto de contactores (para garantizar que los contactores funcionen de forma segura)
40 Protección de fallos de regulación de velocidad
41 Protección WDT
Funciones opcionales ofrecidos por la tarjeta controladora serial estándar 32-Bit
Números de serie Funciones opcionales Observaciones
1 Apertura de puerta avanzada Con tarjeta SM-11-A
2 Re-nivelación con apertura de puerta Con tarjeta SM-11-A
3 Retorno por emergencia de incendio
4 Operación de bomberos
5 Operación por panel de operación de cabina auxiliar
6 Operación por panel de operación de puerta posterior
7 Operación por panel de operación para minusválidos
8 Control dúplex
9 Control de grupo
10 Control de altura máxima
11 Control de altura mínima
12 Llamada de planta dispersa
13 Monitoreo de seguridad para edificios
14 Monitoreo remoto
15 Timbre de llegada en cabina
16 Luz en pasillo de llegada
17 Timbre de llegada en pasillo
18 Control de planta de servicio por Tarjeta IC en la cabina
19 Control de planta de servicio por Tarjeta IC en llamada de ascensor
20 Control independiente de puerta frontal y posterior
21 Cierre de puerta forzado
22 Servicio prioritario VIP
23 Control de planta de servicio por clave
24 Interruptor de planta de servicio a través de botones de control (Control de un sólo ascensor)
25 Interruptor de planta de servicio a través de botones de control (Control de grupo)
26 Ajuste de planta sin-servicio a través de panel de operación de cabina
27 Parada de emergencia en caso de corte de suministro de potencia
28 Operación en potencia de emergencia
29 Operación de terremotos
30 Anunciador por voz

Somos una compañía productora de tarjeta controladora serial estándar 32-Bit, con base de operaciones en China. Nos encontramos también en la capacidad de proveer sistema de control para conjunto de ascensores, cabina de control de escalera mecánica con accionamiento de contactor, inversor de 4 cuadrantes para grúa de puerto, entre otros.
