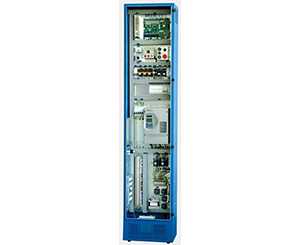

РусскийCuadro de maniobras ntegrado sin cuarto de máquinas serie completa VVVF
Características
1. Nuestro cuadro de maniobras sin cuarto de máquinas serie completa VVVF se configura con una unidad de tecnología VVVF (Frecuencia Variable de Tensión Variable). De esta manera, se puede ajustar la velocidad del ascensor continuamente y garantizar la comodidad del transporte a todos los pasajeros.
2. Nuestro cuadro de maniobras integrado cuenta con un sistema de control de desarrollo propio. Además este producto ofrece control doble, control grupal, seguimiento remoto y otras funciones. El uso de la tecnología de comunicación serie Bus CAN no tan solo reduce de manera notable la cantidad de núcleo de cables y el coste del cableado si no que también ofrece mayor estabilidad y seguridad. Este cuadro de control es energéticamente eficaz.
Parámetros técnicos
Velocidad nominal: ≤2.5m/s
Índice de potencia: 5~22kW
Fuente de alimentación: AC200~230V, 50/60Hz, 3 fases; AC360~380V, 50/60Hz, 3 fases
Inversor compatible: STEP iAStar, YASKAWA, SIEI, FUJI, CT KEB, SIEMENS etc.
Método de llegada: Llegada directa
Precisión de llegada: ≤±3mm
Sensación de transporte: Suave, cómoda y eficaz
Temperatura del cuarto de máquinas: -10°C~ 45°C
Estándar de seguridad: GB7588, EN-81
Modo de conexión: Terminal WEIDMULLER, enchufe AMP
Dimensiones estándard del cuadro de maniobras: 400mm (A) ×2100mm (H) ×300mm (P)
Color: Gris oscuro, azul, gris claro o personalizado
- Cuadro de maniobras VVVF para ascensores
Interruptores en el techo de la cabina: Interruptor parada de emergencia de la cabina, interruptor parada de emergencia del techo de la cabina, engranaje de seguridad, sensor de llegada, sobrecarga, carga ligera, interruptor de carga completa (base de la cabina sin tipo de fuente de alimentación), interruptor de cortina ligera, interruptor de borde de seguridad e interruptor de gong de llegada (tipo electrónico)
- Cuadro de maniobras integrado para ascensor doméstico
Interruptor parada EM de cabina, interruptor parada EM de techo de cabina, engranaje de seguridad, sensor de parada, sobrepeso, carga ligera, interruptor de carga completa (suelo de la cabina sin tipo de fuente de alimentación), interruptor de cortina ligera, interruptor de borde de seguridad y interruptor de aviso de llegada (tipo electrónico) Fuente de alimentación de luz : AC220V para techo y fosa de cabina, AC36V techo de cabina
