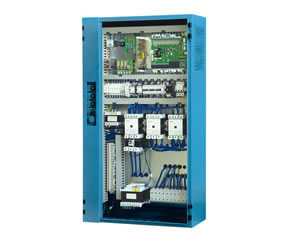

Cabina de control en paralelo para ascensor hidráulico

La función de control de la cabina de control en paralelo para ascensor hidráulico es realizada por nuestra tarjeta controladora en paralelo para ascensores SM-01-DP. La cabina de control aplica comunicación en paralelo total y es ideal para elevadores de carga de transmisión hidráulica para cortos desplazamientos.

Parámetros técnicos
Alimentación necesaria: sistema trifásico, AC380V-460V, 50/60Hz
Rango de potencia: 5KW-75kW
Velocidad máxima del ascensor: 1.0m/s
Número de pisos: 5
Cilindro hídrico compatible: MCP-PYGM, GMV; MCP-PYBL, Belling
Controlador principal: SM-01-DPC
Modo de control: Star Delta Starter
Precisión de llegada: ±5mm
Cumplimiento normativa: GB7588/EN-81
Normativa de seguridad: JG5071-1996
Temperatura: -10℃-45 ℃
Color: gris claro (opcional)
Modo de visualización: código de siete segmentos, código BCD, código gris, código binario
Dimensiones (mm): 1300×750×280

Descripción del estándar de interfaz
Interfaz de alimentación: Terminal
Motor eléctrico adaptativo: motor asíncrono de CA
Motor de puertas: motor de frecuencia variable de CA220V
Interruptores: regulador de velocidad / interruptor de parada del cuadro de control / interruptor de la operación eléctrica de emergencia / botón de reaccionamiento hacia arriba / botón de reaccionamiento hacia abajo
Interruptores de montacarga: final de carrera / interruptor de amortiguación / dispositivo de rotura de cables / interruptor de parada / interruptor de reducción de velocidad
Interruptores del techo: interruptor de parada en la cabina / interruptor de parada en el techo / mecanismo de seguridad / interruptor de nivelación / interruptor de sobrecarga, plena carga, carga ligera / interruptor de cortina / interruptor de pie de seguridad
Iluminación: CA220V (instalación en el techo) / CA36V (instalación en el techo)
Sistema de intercomunicación: sistema de llamada de cinco vías (sistema de cuatro hilos)
Cable de control del interfaz: borne AMP enchufe positivo
Configuración opcional de interfaz: gong de llegada (electrónico), luz de llegada, panel de control de 6 a 10 capas
Cables de arrastre: TVVBP**/**×0.75+2×2P×0.75+1×2.0 (equipado con función y piso)
Cable de llamada: cable redondo 4-core /RVV4/2×2×0.75
Cable de cierre de puertas: cable redondo 3-core/RVV3/2×0.75+1×2.0
Monitor cable: cable redondo 12-core /RVV12/11×0.75+1×2.0 (código de siete segmentos para este modelo, para otros modelos dependerá de las especificaciones)
Cable de interruptor del montacargas: cable redondo 19-core /RVV19/18×0.75+1×2.0
Cable de límite de velocidad: cable redondo 3-core /RVV3/2×0.75+1×2.0

STEP es una compañía productora de cabina de control en paralelo para ascensor hidráulico con base de operaciones en China. Proveemos un extenso catálogo de líneas de productos, incluyendo cabina de control para elevadores, tarjeta controladora de cabina de elevador, inversor para ventilador, inversor de vector general, entre otros.
