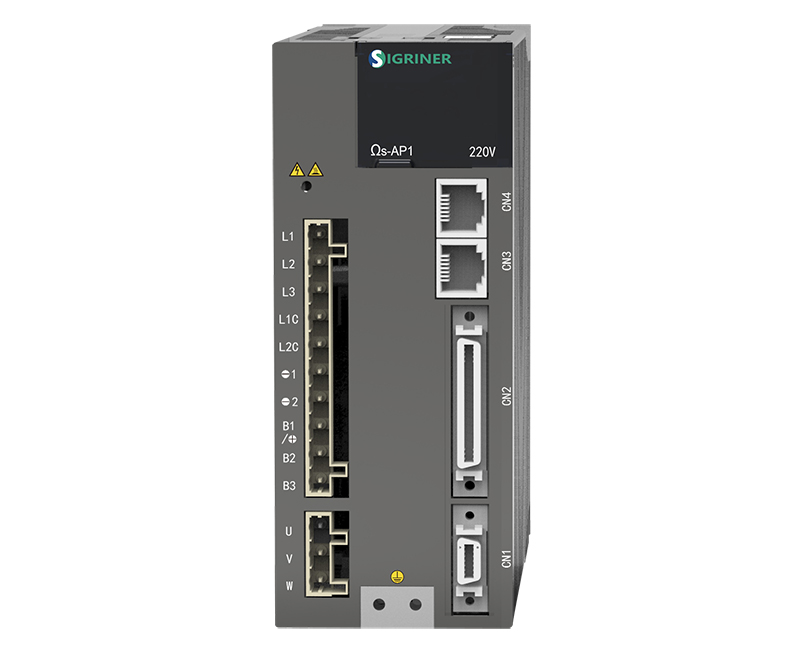

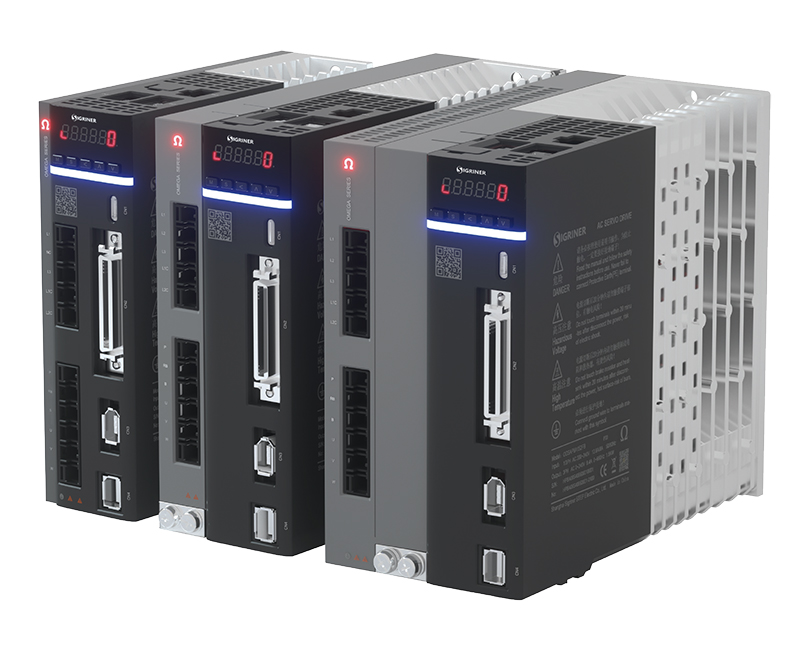

РусскийServoaccionamiento de CA , Serie Ω6
(Control de comunicación: pulso / analógico)
El servoaccionamiento de CA presenta un alto rendimiento, multifunción y construcción modular. Este servoaccionamiento está equipado con el sistema de autodiagnóstico de caja negra, lo que garantiza que el estado de la máquina se pueda entregar al usuario en tiempo real.
- Autoajuste, ahorrando el 90% del tiempo de depuración del equipo
- Ancho de banda de bucle de velocidad 3.5kHz
- Frecuencia de actualización del bucle de corriente a 1MHz
- Con el comando analógico de 16 dígitos de tres vías ingresado, se puede distinguir el cambio en el voltaje de 2 mv y la precisión del control se puede mejorar en 16 veces.
- Con una potencia fuerte, el servoaccionamiento de CA puede manejar fácilmente una tasa de sobrecarga del 115% de carga continua y una sobrecarga instantánea del 350%.
- La respuesta a IO en 1 μs facilita el tratamiento de las necesidades de fotografía aérea y sonda.
Con control de dos grados de libertad + control de alimentación pseudodiferencial, tanto la respuesta de alta velocidad como la interferencia fuerte están disponibles;
Equipado con una interfaz de control de pulsos de 16 M, la precisión del control se puede aumentar en 4 veces. - Compensación de fricción + inhibición de protuberancias sobre el cuadrante
- Nuevo algoritmo de sincronización de pórtico + zócalo RJ45 estándar
- Identificación de inercia en línea + autoajuste de parámetros en línea
- Control antivibración en forma de V + control de vibración final + filtro de muesca autoadaptativo
| Especificaciones del accionamiento de grado 200V | |||||||
| Modelos | Tipo A | Tipo A | Tipo B | Tipo B | Tipo C | Tipo D | Tipo D |
| Potencia de accionamiento, kW | 0.2 | 0.4 | 0.75 | 1.0 | 1.5 | 2.0 | 3.0 |
| Corriente nominal, Arms | 2.1 | 2.8 | 5.0 | 6.0 | 8.4 | 12.5 | 18.1 |
| Corriente de funcionamiento continuo, Arms | 2.4 | 3.2 | 5.6 | 7.0 | 9.7 | 14.4 | 20.8 |
| Corriente de salida máxima, Arms | 6.3 | 9.8 | 15 | 18 | 30 | 37.5 | 54.3 |
| Fuente de alimentación del circuito principal | Monofásico AC200V~240 V, -15%~10% | Monofásico/trifásico AC200V~240V, -15%~10% | TrifásicoAC200V~240V, -15%~10% | ||||
| Fuente de alimentación del circuito de control | Monofásico AC200V~240 V, -15%~10% | ||||||
Nota: Los servoaccionamientos de 2kW y 3kW llegarán pronto. Por favor, esté atento.
| Función | Tipo básico (B) | Tipo de uso general (G) | Tipo de función completa (F) |
| Comunicación USB | √ | √ | √ |
| Modbus | √ | √ | √ |
| WiFi | √ | √ | |
| Funciones de seguridad | √ | ||
| Entrada de pulso de comando | √ | √ | √ |
| Entrada de voltaje analógica | √ | √ | |
| Codificador 2 | √ | ||
| DI de alta velocidad (3 canales) | √ | √ | |
| DO de alta velocidad (2 canales) | √ | √ | |
| Sonda de alta velocidad | √ | √ | |
| Fotografía aérea | √ | √ | |
| Función de pórtico | √ | ||
| Caja negra | √ | √ |
