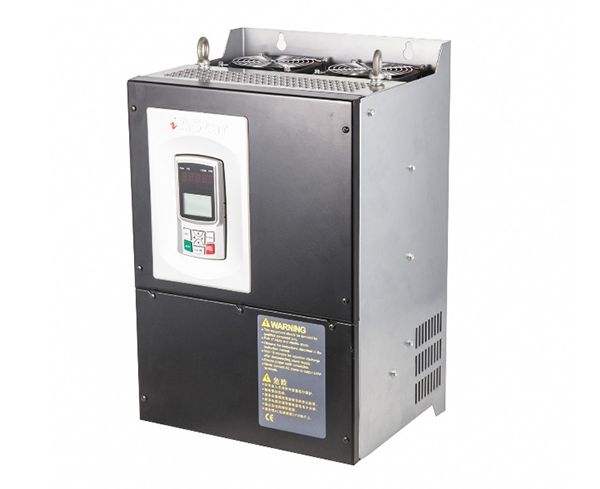

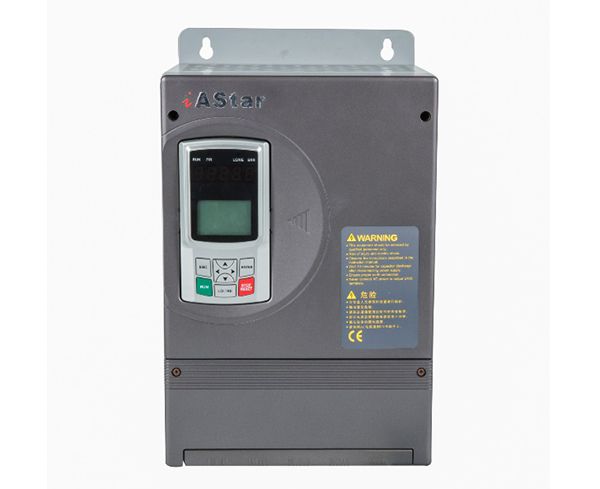

РусскийVariador de frecuencia vectorial, AS450
Este variador de frecuencia vectorial de la serie AS450 es un modelo común que combina control de variación de frecuencia, control vectorial sin sensores, control vectorial de bucle cerrado y técnicas de control de par. Fue diseñado para mejorar la fiabilidad y versatilidad, siendo adecuado para diversas aplicaciones de carga pesada
Características- Operación multisegmento: utilizando la frecuencia de operación interna basada en la combinación de señales (control de velocidad de hasta 16 segmentos), fácil de controlar continuamente y determinar la posición mediante el uso de un interruptor de límite;
- Aceleración: cuando se opera al ralentí o con una carga reducida, la velocidad máxima se calculará de acuerdo con la carga, acelerando así para mejorar la eficiencia de trabajo de los equipos;
Aplicaciones
----para aplicaciones con cargas pesadas, sobrecarga 150% de capacidad
Maquinaria de snack: extrusora de snack puff o inflado
Compresor de aire: compresor de tornillo, compresor centrífugo
Maquinaria de materiales de construcción: máquina de grabado en madera, máquina de limpieza centrífuga, soplador de raíces
Especificaciones
| Funcionamiento estable: 40°C, carga pesada | Tamaño del marco | ||||
| Modelo AS450 | Corriente de entrada nominal (A) | Corriente de salida nominal (A) | Motor aplicable (kW) | Sobecarga 150%(1min) Corriente de salida (A) | |
| 4T01P1 | 3.7 | 3.5 | 1.1 | 5.3 | A1 |
| 4T02P2 | 6.6 | 6.2 | 2.2 | 9.3 | |
| 4T03P7 | 9.5 | 9 | 3.7 | 13.5 | |
| 4T05P5 | 12.7 | 12 | 5.5 | 18 | |
| 4T07P5 | 18 | 17 | 7.5 | 25.5 | A2 |
| 4T0011 | 26 | 25 | 11 | 36.5 | |
| 4T0015 | 35 | 33 | 15 | 47.5 | A3 |
| 4T18P5 | 43 | 41 | 18.5 | 59.5 | |
| 4T0022 | 47 | 45 | 22 | 67.5 | |
| 4T0030 | 63 | 60 | 30 | 90 | A4 |
| 4T0037 | 73 | 70 | 37 | 105 | |
| 4T0045 | 95 | 91 | 45 | 136.5 | A5 |
| 4T0055 | 117 | 112 | 55 | 168 | |
| 4T0075 | 156 | 150 | 75 | 225 | A6 |
| 4T0090 | 187 | 180 | 90 | 270 | A7 |
| 4T0110 | 224 | 216 | 110 | 324 | |
| 4T0132 | 269 | 260 | 132 | 390 | A8 |
| 4T0160 | 312 | 302 | 160 | 451 | |
| 4T0185 | 383 | 370 | 185 | 555 | |
| 4T0200 | 401 | 390 | 200 | 585 | |
| 4T0220 | 438 | 426 | 220 | 639 | |
| 4T0250 | 492 | 480 | 250 | 720 | A9 |
| 4T0280 | 532 | 520 | 280 | 780 | |
| 4T0315 | 613 | 600 | 315 | 900 | |
| 4T0355 | 663 | 650 | 355 | 975 | |
| 4T0400 | 773 | 760 | 400 | 1140 | A10 |
| 4T0450 | 824 | 810 | 450 | 1215 | |
| 4T0510 | 944 | 930 | 510 | 1395 | A11 |
| 4T0560 | 1044 | 1030 | 560 | 1545 | |
-

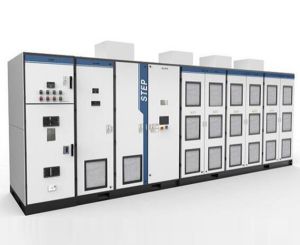

- Variador de frecuencia de media tensión 6kV
