РусскийInversor para ventilador, Inversor para bomba de agua
Este producto ha sido descontinuado y retirado de nuestro inventario.

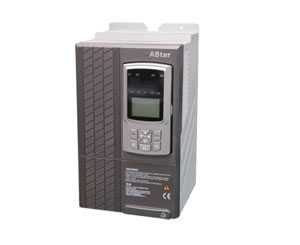

El inversor de frecuencia AS160 se clasifica dentro de los inversores para ventilador e inversores para bomba de agua de acuerdo con su aplicación. Nuestro inversor para bomba de agua es un novedoso desarrollo de variador de frecuencia CA para bombas de agua de uso industrial y público. Es un dispositivo versátil y de fácil aplicación, y provee a los sistemas de suministro de agua amplia variedad de funciones, como suministro de agua a presión constante, y funciones de interruptor para bomba de agua, etc. nuestro inversor para ventilador e inversor para bombas de agua son diseños basados en tecnología internacional de control de motores eléctricos, ofreciendo desempeño de control de motor superior. Adicionalmente, realizamos mejoras en nuestro inversor para ventilador e inversor para bomba de agua acorde con las necesidades del mercado y los diferentes ambientes de operación, haciendo de nuestro inversor de frecuencia un producto ideal para aplicación no sólo en ventiladores y bombas de agua, sino también en mezcladores y transportadores, etc. Con métodos de configuración de frecuencia múltiple, el inversor para ventilador e inversor para bomba de agua se encuentran a la altura de los requerimientos de nuestros clientes y sus diferentes necesidades de aplicación.
Ventajas del diseño del Inversor para ventilador e Inversor para bomba de agua STEP
1. Usuario y clave son requeridos para arrancar el inversor para ventilador e inversor para bomba de agua, garantizando la seguridad de operación. Por otra parte, el bus de baja inductancia ayuda también a garantizar seguridad de operación.
2. Nuevo tipo de inversor PWM con método de compensación de tiempo muerto y tecnología de modulación de transporte dinámico ayuda a reducir efectivamente el ruido y pérdidas en motores eléctricos. Con función de compensación de pérdida de cobre de rotor automática, nuestro inversor para ventilador e inversor para bomba de agua pueden garantizar la velocidad constante de los motores eléctricos.
3. Con función de control PID, nuestros ventiladores e inversores para bomba de agua consiguen de forma eficiente aplicar control de procesos. Adicionalmente, son provistos con función de regulación de tensión automática, de manera que mantiene la salida de tensión constante incluso cuando se presentan fluctuaciones en la tensión de la red eléctrica. Por otra parte, el inversor para ventilador e inversor para bomba de agua incorporan en su diseño función de control de salto de frecuencia para evitar de forma efectiva el punto de resonancia de cargas mecánicas, y función de seguimiento de velocidad de rotación para permitir a un motor en rotación para volver a arrancar fácilmente.
4. El inversor para ventilador e inversor para bomba de agua STEP ofrecen un diseño de estructura confiable. Incorporan conductos de aire independientes, y forman una estructura compacta, y ofrecen resistencia al agua, polvo y vibración. Por otra parte, estos dispositivos pueden ser aplicados en un amplio rango de tensiones de entrada, y son diseñados con función de detección automática mientras se encuentra encendido, completa protección de terminales, alarma de sobrecalentamiento, protección de la integridad de equipo, detección y protección de circuito eléctrico de alta precisión, entre otras funciones.
5. Funciones de Inversor para bomba de agua
Con múltiples curvas V/F, el inversor de frecuencia es ideal para bombas de agua y cargas de torque variable relacionadas. Sin necesidad de la aplicación de Controlador PLC o controlador para sistema de suministro de agua, el inversor para bomba de agua habilita a la bomba de agua para realizar funciones comunes de suministro de agua. Para ejemplificar lo anterior, éste soporta principalmente dos tipos de modos de suministro de agua, con nombres estándar de suministro de agua por bomba de frecuencia variable y suministro de agua por bomba de circulación.
El inversor para bomba de agua permite controlar diferentes tipos de bombas de agua, incluyendo bombas estándar, bombas para aguas residuales, bomba para control de incendios, etc. permite controlar 7 bombas de forma sincrónica. Por otra parte, permite a las bombas de agua funcionar alternativamente para asegurarse que el tiempo de operación de cada bomba de casi el mismo. Cuando el inversor para bomba de agua es usado para el control de bombas para aguas residuales, puede ofrecer función automática de detección de nivel de agua para controlar los niveles de agua para tanques de aguas residuales. Las funciones de detección y control de nivel de líquidos están también disponibles para reservas de agua, y el inversor puede ajustarse a la presión de bombeo de acuerdo a los niveles de líquido.
Adicionalmente, nuestro inversor para bombas de agua le permite a las bombas de agua proporcionar diferentes presiones de bombeo en máximo de 8 ranuras por vez, con el objetivo de satisfacer los diferentes requerimientos de suministro de agua. A través de la combinación de terminales de entrada, las bombas de agua pueden así operar con 16 tipos de presiones de bombeo.
6. Tanto el inversor para ventilador como inversor para bomba de agua cuentan con función de alarma de sobretensión y baja de tensión. Adicionalmente, pueden enviar salida de señales de comunicación en serie a través de relé programable, así logrando comunicación sin barreras entre el inversor y su control computarizado y haciendo posible el control y gestión automática.
Especificaciones técnicas de STEP Inversor para ventilador e inversor para bomba de agua| Entrada | Tensión nominal | 380v~460v(-15%~+10%), suministro de potencia trifásico opcional 220v~240v, suministro de potencia trifásico |
| Frecuencia nominal | 50/60HZ | |
| Cambio admisible de tensión/frecuencia | Desbalance de tensión ≤3%; Fluctuación de frecuencia admisible: ±5% | |
| Caídas de tensión | Protección de baja de tensión disponible en 15ms, cuando hay sistema de trifásico, Suministro de potencia AC380V-460V, y la tensión de entrada es menor a AC 300V | |
| Salida | Tensión(V) | Trifásica, 0 a entrada de tensión nominal |
| Rango de frecuencia | Control V/F: 0.00~300.00HZ | |
| Capacidad de sobrecarga | 120% sobrecarga: 1 min, 150% sobrecarga: 3s | |
| Eficiencia (Carga completa) | 7.5kw y menor a ≧93%; 45kw y menor a ≧95%; 55kw y mayor a ≧98% | |
| Precisión de frecuencia de salida | ±0.01% (Comando digital, -10~45℃) ±0.01% (Comando analógico, 25±10℃) | |
| Entrada/salida digital | Entrada digital | 8 canales de entrada. Función de entrada puede ser definida por el usuario. |
| Frecuencia de pulso de entrada | 2 canales de entrada, frecuencia de entrada máx.: 0~50HZ | |
| Salida de colector abierto | 2 canales de salida, la función de salida puede ser definida por el usuario | |
| Salida de relé | 4-canales de salida, Disponibilidad de contactos normalmente abiertos y contactos normalmente cerrados Capacidad de contacto: resistencia, 5A 250VAC o 5A 30 VDC La función de salida puede ser definida por el usuario. | |
| Frecuencia de pulso de salida | 1 canal de salida, 0~50kHZ señal de pulso cuadrada de salida de colector abierto, programable | |
| Entrada/salida analógica | Entrada de tensión analógica | 2 canales de entrada, -10~+10 VDC o 0~+10 VDC, precisión 0.1% |
| Entrada de corriente analógica | 1 canal de entrada, 0~20mA, precisión 0.1% | |
| Salida de tensión analógica | 2 canales de salida, -10~+10 VDC, precisión 0.1% | |
| Potenciómetro de tensión | Provee +10 VDC suministro de potencia para ajuste de velocidad de potenciómetro (máximo 25mA) | |
| Características de control | Frecuencia portadora | 2~16kHZ, frecuencia portadora puede ser ajustada automáticamente de acuerdo con las características de la carga |
| Resolución de frecuencia preestablecida | 0.01hz (Comando digital) ±0.06hz/120hz (Comando analógico, 11bit + unsigned) | |
| Canal de comandos de operación | Los comandos de operación son dados a través del panel de operación, terminal de control o señales de comunicación | |
| Modos de referencia de frecuencia múltiple | Panel de operación, terminales digitales/analógicas, modos de comunicación, funciones de desempeño | |
| Aumento de torque | Aumento de torque automático; aumento de torque manual | |
| Curva V/F | Curva V/F definida por usuario, curva linear V/F y 5 tipos de curva caracterizadas por torques decrecientes | |
| Regulación de tensión automática (AVR) | La relación de trabajo de la señal de salida PWM es ajustada automáticamente de acuerdo con la fluctuación del bus de tensión, así para reducir la fluctuación de tensión de salida generada por tensión inestable de la red eléctrica | |
| Eliminación de apagado automático | En el momento de apagado automático, el bus de control de tensión está disponible de manera que permite realizar operación ininterrumpida | |
| Capacidad de frenado DC | Corriente de frenado: 0.0~150.0% corriente nominal | |
| Funciones únicas | Función de copia de parámetros | El panel estándar de operación permite efectuar carga y descarga de parámetros y muestra en pantalla de progreso de copia. El usuario puede seleccionar la función de “carga no permitida” para evitar la sobre escritura de parámetros. |
| Proceso PID | Para control de lazo cerrado de procesos variables | |
| Bus DC común | Múltiples inversores pueden compartir el mismo Bus DC | |
| Encendido auto prueba | Nuestro inversor para ventilador e inversor para bomba de agua se encuentran en la capacidad de realizar encendido y auto-detección de circuitos internos y periféricos, incluyendo conexión a tierra de motor, salida anormal +10v en suministro de potencia, entrada anormal de señal analógica, y desconexión, etc. | |
| Protecciones para motor | Bloqueo de rotor | |
| Sobrecarga de motor | ||
| Sobrecalentamiento de motor (PTC) | ||
| Limitación de velocidad | ||
| Limitación de torque | ||
| Ventilador e inversor para bomba de agua funciones de protección | Limitación de salida de corriente | Ambiente de instalación y operación | Ubicación | Instalar el inversor para ventilador o inversor para bomba de agua verticalmente en un gabinete eléctrico bien ventilado; horizontal u otro método de instalación no es permitido. El medio de refrigeración es por aire. Instalar el inversor para ventilador o inversor para bomba de agua en ambientes sin exposición directa al sol, polvo, gas corrosivo, gases inflamables, niebla de aceite, vapores y caída de agua. | |
| Limitación de torque | Temperatura ambiente | -10~+40℃ | |||
| Protección de sobrecarga | Reducción de potencia por cambios de temperatura | >40℃, para cada aumento de 1°C, la salida de corriente nominal disminuye 1％, 50℃ como máximo | |||
| Protección de sobrecarga IGBT | Altitud | 1000m | |||
| Suministro de potencia de entrada protección de sobretensión/baja de tensión | Reducción de potencia por cambios de altitud | >1000m, para cada aumento de 100mm, la salida de corriente nominal disminuye 1％(3000m como máximo) | |||
| Bus DC protección de sobretensión/baja de tensión | Humedad de ambiente | 5~95％, sin condensación | |||
| Protección de sobrecalentamiento IGBT | Vibración | 3.5m/s2, 2~9HZ; 10m/s2, 9~120HZ | |||
| Protección de sobrecalentamiento de radiador | Temperatura de almacenamiento | -40~+70％ | |||
| Fallos de potencia | Clase de protección | IP00, IP20 | |||
| +10v protección de anomalías de salida de potencia | |||||
| Pérdida de entrada de señal analógica (pérdida de valor de velocidad de referencia) | |||||
| Protección de comunicación anormal | |||||
| Otros | Tipo de refrigeración | Refrigeración por aire forzado | |||
| Método de instalación | En gabinete eléctrico | ||||
| Certificación | CE | ||||
| Entrada nominal | Modelo de ventilador/inversor para bomba de agua | Salida de tensión nominal(A) | Motor aplicable(kw) | Sobrecarga 120% 1min (A) |
| 200~240V | AS160 2T02P2 | 9 | 2.2 | 14 |
| AS160 2T03P7 | 14 | 3.7 | 22 | |
| AS160 2T05P5 | 22 | 5.5 | 34 | |
| AS160 2T07P5 | 32 | 7.5 | 48 | |
| 380~460V | AS160 4T02P2 | 5 | 2.2 | 6 |
| AS160 4T00P3 | 7 | 3 | 8.5 | |
| AS160 4T00P4 | 9 | 4 | 11 | |
| AS160 4T05P5 | 11 | 5.5 | 13 | |
| AS160 4T0011 | 22 | 11 | 26 | |
| AS160 4T0015 | 30 | 15 | 36 | |
| AS160 4T18P5 | 36 | 18.5 | 43 | |
| AS160 4T0022 | 44 | 22 | 53 | |
| AS160 4T0030 | 57 | 30 | 68 | |
| AS160 4T0037 | 72 | 37 | 86 | |
| AS160 4T0045 | 90 | 45 | 108 | |
| AS160 4T0055 | 112 | 55 | 134 | |
| AS160 4T0075 | 150 | 75 | 180 | |
| AS160 4T0090 | 176 | 90 | 211 | |
| AS160 4T0110 | 210 | 110 | 252 | |
| AS160 4T0132 | 250 | 132 | 300 | |
| AS160 4T0160 | 302 | 160 | 362 | |
| AS160 4T0200 | 352 | 200 | 423 | |
| AS160 4T0220 | 385 | 220 | 462 | |
| AS160 4T0280 | 520 | 280 | 780 | |
| AS160 4T0315 | 585 | 315 | 877 | |
| AS160 4T0355 | 650 | 355 | 975 | |
| AS160 4T0400 | 740 | 400 | 1110 |
Recomendaciones: Respecto al inversor para ventilador e inversor para bombas de agua para Motor AC de 4 polos (1500r/min) con mayor potencia y clase de tensión, por favor contacte a STEP Corporation. Asegúrese de verificar la placa de identificación del motor para garantizar que la bomba de agua o inversor para ventilador seleccionados son compatibles con el motor.
STEP es una compañía experta productora de inversor para ventilador, inversor para bomba de agua con base de operaciones en China. Proveemos un completo catálogo de productos incluyendo inversor para ascensor, cabina de control serial VVVF, sistema de control para conjunto de ascensores, entre otros.
