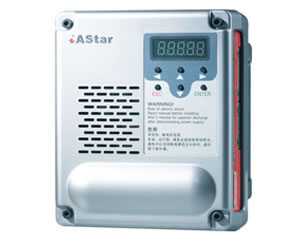

Inversor para la puerta de ascensor

Este producto ha sido descontinuado y retirado de nuestro inventario.

El inversor para la puerta de ascensor iAStar-S2, como su nombre lo indica, es un inversor de frecuencia especialmente diseñado para el control de puertas de ascensores entre otro tipo de puertas automáticas. Su diseño se basa en tecnologías de control de vector y control V/F, y se caracteriza por su estructura compacta y eficiente, menor tamaño, conexión de cableado simple, y operaciones de prueba y puesta en marcha simples, etc. Los usuarios pueden también seleccionar un inversor para la puerta de ascensor con parámetros compatibles con sus puertas, evitando así procedimientos de pruebas y puesta en marcha in situ. Durante el proceso de diseño, le damos prioridad a los requerimientos de los usuarios finales de nuestros equipos, de manera que nuestros inversores para puertas de ascensores tienen múltiples funciones, operación simple y altos estándares de seguridad de operación.

A continuación encontrará otros detalles respecto de las ventajas del diseño y funciones del inversor para la puerta de ascensor.
1. Módulo de potencia inteligente (IPM) diseño de hardware y avanzado sistema de control le proporcionan al inversor para la puerta de ascensor operar estable y confiablemente. El Bus CAN de comunicación garantiza alta velocidad, seguridad y confiabilidad de comunicación. Adicionalmente, el amplio rango de entrada de tensión y función de regulación de tensión automática habilitan al inversor para ser usado en diferentes ambientes con condiciones ambientales adversas.
2. El inversor para la puerta de ascensor incluye en su diseño capacidades de compensación de torque ajustable. De manera que es aplicable para puertas de diferentes pesos. El diseño también garantiza la apertura y cierre suave de puertas, así garantizando la seguridad de los pasajeros durante la entrada y salida de los mismos. Por otra parte, el inversor para la puerta de ascensor cuenta con múltiples funciones de seguridad para protección del equipo, incluyendo función de bloqueo de rotor en cerrado de puerta y la función para evitar que una persona se atasque en la puerta.
3. Nuestro inversor para la puerta de ascensor tiene la capacidad de auto registro de ancho de apertura, un controlador PI opcional y resolución de frecuencia hasta de 0.01Hz, y el torque de retención para puertas abiertas y cerradas pueden ser configurados y ajustados de forma independiente. Así, es provisto con desempeño mejorado de ajuste de velocidad de puertas para ascensores y precisión de posicionamiento.
4. El inversor para la puerta de ascensor cuenta con 60 parámetros ajustables, incluyendo parámetros de función, parámetros de motor, parámetros de apertura y cierre, Parámetros PI, parámetros de control, y parámetros de diagnóstico de fallos, etc. a través de la configuración y ajuste de parámetros de apertura y cierre de puertas de ascensores tales como parámetros de aceleración, y parámetros de desaceleración, etc., el inversor para puerta de ascensores puede ser provisto con curva de operación de sistema optimizada. Así, se garantiza la eficiencia, baja generación de ruido durante la operación, así como bajos niveles de mantenimiento.
5. El inversor para la puerta de ascensor STEP soporta terminal de control con o sin codificador. Los tipos de salida de codificador compatibles son de are colector abierto, pull-push, y diferencial.

Características principales
1. Con base a los requerimientos de control de la puerta del elevador, el inversor para puerta de ascensor emplea el control vectorial y la tecnología de control V/F. El parámetro PI se puede ajustar. Gracias a su resolución de alta frecuencia de hasta 0,01 Hz, mejora el rendimiento de control de la velocidad y la precisión de posicionamiento del operador de la puerta.
2. El módulo de potencia inteligente (IPM) junto con la avanzada tecnología de control, garantizan la operación estable y fiable del inversor para puerta de ascensor.
3. Cuenta con un voltaje inicial de amplio rango y la función de regulación automática de voltaje, que permiten su uso en ambientes severos.
4. Se pueden configurar múltiples grupos de parámetros para la curva operación.
5. Ofrece una velocidad de transmisión constante para la apertura y cierre de puertas.
6. La capacidad de ajuste de compensación de par hace que el inversor de puerta de ascensor sea adecuado para hojas de puerta con diferentes pesos, asegura el cierre y la apertura suave de la puerta y la seguridad de los pasajeros.
7. La función de auto reconocimiento del ancho de la puerta permite el funcionamiento correcto de la puerta del ascensor.
8. Nuestro inversor de puerta de ascensor ofrece diferentes funciones de protección, tales como la protección contra exceso de par de transmisión, la protección antipellizcos, función de cierre y bloqueo de la puerta, etc.
9. El sistema de comunicación CAN permite la alta velocidad, seguridad y fiabilidad de la transmisión de datos.

Especificaciones técnicas de Inversor para la puerta de ascensor
Ítem Índice técnico
Entrada Tensión Monofásica, 220VAC ( ± 10%)
Frecuencia 50~60Hz ( ± 5%)
Salida Capacidad (kVA) 1.0kVA
Corriente de salida [A] 2.0A
Frecuencia 0~50Hz
Tensión 0~220VAC, trifásica
Potencia de motor HP 0.5
kW ≤0.4kW
Control Modo de control Control de vector, Control V/F
Precisión de frecuencia 0.01% de máx. frecuencia de salida
Capacidad de sobrecarga 120% de corriente nominal: 1min; 200% de corriente nominal: 0.5second
Compensación de torque Compensación de torque manual (0~40%)
Función de operación Comandos de operación Teclado/Terminales/CAN-BUS
Configuración de parámetros Manipulator/PC
Señal de arranque Apertura de puerta/cierre de puerta/cierre de puerta de baja velocidad
Error de operación Corrección de error Corrección de error automática cuando las funciones de protección son válidas
Señal de salida Señal de salida en operación Señal de error; Señal de bloqueo de rotor en cierre de puerta; Señal de apertura/cierre de puerta en posición
Terminales de entrada Apertura de puerta (A1/A2/A3) Entrada Opto-aislada
Cierre de puerta (A1/A2/A3)
Cierre de puerta de baja velocidad (A1/A2/A3)
Apertura de puerta en posición (A2/A3)
Cierre de puerta en posición (A2/A3)
Apertura de puerta, desacelerada (A2/A3)
Cierre de puerta, desacelerada (A2/A3)
Terminales de salida Relé de apertura de puerta 1 Relé-salida, 5A 250VAC/3A 30VDC
Relé de cierre de puerta 2
Relé de bloqueo de rotor en cierre de puerta 3
Codificador 1 A, B, 0V, +24V (soporta sólo tipo A1 y A2) Interfaz de entrada: Push-Pull, Colector abierto
Codificador 2 A, B, 0V, +12V (soporta sólo tipo A3) Interfaz de entrada: Push-Pull, Colector abierto
Codificador 3 A+, A-, B+, B-, 0V, +%V (soporta sólo tipo A1) Interfaz de entrada: Diferencia
Puerto de comunicación Puerto Bus CAN
Funciones de protección Protección de inversor Error de hardware IPM, Convertidor A/D, Sobretensión (Vdc ≥400V), baja de tensión (Vdc ≤180V), sobrecalentamiento de inversores, sobreintensidad (≥1.21e: 60s; ≥21e: 0.5s; la duración es inversamente proporcional a la corriente), sobrecarga de motor, desconexión de codificador, EEROM, funciones de protección de daños en terminales (10 funciones de protección en total)
Caída de tensión Menor a 15ms: opera de forma continua
Pantalla Información de operación Corriente de salida, DC-BUS-tensión, estado de terminales de entrada y salida
Error de información Error de inversor, la información puede ser visualizada cuando las funciones de protección se encuentran disponibles y son efectivas
Peso 1.5kg
Método de refrigeración Refrigeración natural

Como compañía especializada en la producción de inversor para la puerta de ascensor con base de operaciones en China, STEP provee también inversor de 4 cuadrantes para grúa de puerto, tarjeta controladora en paralelo 16-Bit, sistema de control para conjunto de ascensores, cabina de control de escalera mecánica, entre otros.
